विद्युतीय केबल पुलिङ उपकरणहरूले केबललाई क्षति नगरी स्थापना समय कसरी काट्न सक्छ?

रूपरेखा र पाठक प्रतिज्ञा

तपाई के संग टाढा जानुहुन्छ

• उपकरण कोटिहरूको एक सादा-अंग्रेजी नक्सा र प्रत्येकले वास्तवमा साइटमा के समाधान गर्छ।
• एउटा निर्णय तालिका तपाईले आन्तरिक खरिद चेकलिस्टमा प्रतिलिपि गर्न सक्नुहुन्छ।
• दोहोर्याउन मिल्ने कार्यप्रवाह (पूर्व-पुल → पुल → पोस्ट-पुल) जसले घर्षण र पुन: कार्यलाई कम गर्छ।
• "न्यूनतम मूल्य" भन्दा बाहिर आपूर्तिकर्ताहरू तुलना गर्न क्रेता-केन्द्रित नोटहरू।

केबल पुलिङमा सबैभन्दा सामान्य दुखाइ बिन्दुहरू

कागजमा, केबल तान्न "केवल कर्षण" हो। वास्तवमा, यो एक प्रणाली समस्या हो: मार्ग ज्यामिति, सतह अवस्था, केबल वजन, स्नेहन, तनाव नियन्त्रण, र अनुशासन ह्यान्डलिंग सबै सँगै स्टक। यहाँ दुखाइ बिन्दुहरू छन् जुन दुबै साना डक्ट पुलहरू र ठूला खाई स्थापनाहरूमा देखा पर्दछ।

1) घर्षण स्पाइकहरू जसले तानलाई रोक्छ

घर्षण एकरूप छैन। यो बेन्ड, अफसेट, डक्ट ट्रान्जिसन, र रफ एन्ट्री बिन्दुहरूमा स्पाइक हुन्छ। यदि तपाइँ ती स्पाइकहरू व्यवस्थापन गर्नुहुन्न भने, तपाइँ पाउनुहुन्छ स्टपपेजहरू, सम्पर्क बिन्दुहरूमा ओभरहेटिंग, वा "हीरो पुल" जुन सुरक्षित तनाव भन्दा बढि हुन्छ।

2) केबल ज्याकेट स्कफिंग र इन्सुलेशन क्षति

क्षति प्रायः आधारभूत कुराहरूबाट आउँछ: नलिका मुखमा तीखो किनारहरू, कुनै नराम्रो खाडल आधारहरूमा तानेर, रोलरहरू धेरै टाढा राखिएको, वा टाउको तान्ने जुन आकार र सही रूपमा पङ्क्तिबद्ध छैन।

3) कुना र मैनहोलहरूमा बेंड त्रिज्या उल्लङ्घनहरू

जब एक चालक दलले सोच्दछ कि तिनीहरूले "ढिलो गरे," एक खराब कुना सेटअपले बलियो झुकाउन सक्छ। यसले केबल जीवनलाई छोटो बनाउन र भविष्यमा त्रुटिहरू सिर्जना गर्न सक्छ।

4) अनियन्त्रित तनाव र घुमाउरो

घुमाउरोले कन्डक्टरहरूलाई तनाव दिन सक्छ र डाउनस्ट्रीम ह्यान्डलिंग समस्याहरू सिर्जना गर्न सक्छ। कमजोर तनाव नियन्त्रणले पनि चालक दल र उपकरणहरूमा जोखिम बढाउँछ। यो जहाँ दायाँ तान्ने लाइन, कुंडा, र तनावपूर्ण दृष्टिकोण महत्त्वपूर्ण छ।

5) परीक्षण-र-त्रुटि उपकरणबाट उत्पादकता हानि

यदि चालक दल "अधिकतर सही सामान" लिएर आइपुग्छ भने, तिनीहरूले सुधार गर्न समय खर्च गर्नेछन् - प्रायः परिणामहरू जुन आज राम्रो देखिन्छ र पछि असफल हुन्छ। एक योजनाबद्ध टूलसेट सामान्यतया एकल पुन: पुल भन्दा सस्तो हुन्छ।

ती दुखाइ बिन्दुहरू समाधान गर्ने उपकरण समूहहरू

एक बलियो टुलकिटले तीन कार्यहरू समावेश गर्दछ:गाइड(नियन्त्रण मार्ग र मोड),तान्नु(सुरक्षित रूपमा कर्षण प्रदान गर्नुहोस्), ररक्षा गर्नुहोस्(घर्षण, क्रसिङ, र ट्विस्ट रोक्नुहोस्)। तल कोर छन्विद्युतीय केबल तान्ने उपकरणहरूसमूहहरू र तिनीहरूले वास्तविक-विश्व समस्याहरूलाई कसरी नक्सा गर्छन्।

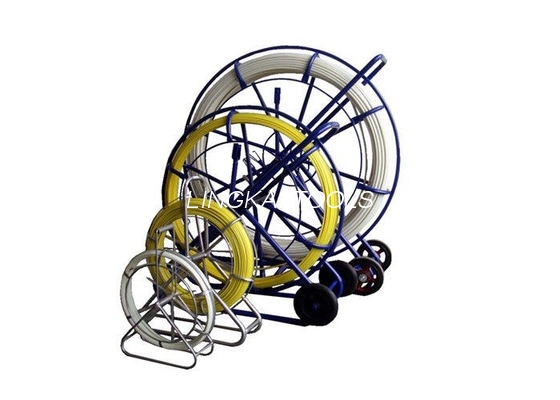

क) डक्ट रोडर र माछा प्रणाली

• तिनीहरू के गर्छन्:कन्ड्युट/डक्टहरू मार्फत एक पायलट मार्ग स्थापना गर्नुहोस् ताकि तपाईं केबललाई हानि नगरी डोरी/लाइन तान्न सक्नुहुन्छ।
• तिनीहरूले के ठीक गर्छन्:समय गुमाए "हामी कसरी एक लाइन मार्फत प्राप्त गर्ने?" र लामो दौडमा पाइलट लाइन विफलता।
• के खोज्ने:कठोरताका लागि सही रड व्यास, नियन्त्रित भुक्तानीको लागि ब्रेकिङ प्रणाली, र धक्का/पुलको समयमा स्थिर हुने फ्रेम।

B) सीधा-लाइन रोलर्स र ट्रेन्च रोलरहरू

• तिनीहरू के गर्छन्:घर्षण कम गर्न र ज्याकेटको सुरक्षा गर्न जमिनबाट केबल उठाउनुहोस् र मार्गदर्शन गर्नुहोस्।
• तिनीहरूले के ठीक गर्छन्:ड्र्यागिङ क्षति, स्न्यागिङ, र असमान तान्ने बल मार्गभरि।
• के खोज्ने:मूल्याङ्कन गरिएको लोड, असर डिजाइन, र रोलर स्पेसिङ जसले केबलको वजन र मार्ग अवस्थाहरूसँग मेल खान्छ।

C) कुनामा रोलरहरू, म्यानहोल/पिटहेड रोलरहरू, र प्रवेश सुरक्षा

• तिनीहरू के गर्छन्:कुनाहरूमा बेन्ड रेडियस नियन्त्रण गर्नुहोस् र प्रवेश/निकास बिन्दुहरूमा केबल सुरक्षित गर्नुहोस्।
• तिनीहरूले के ठीक गर्छन्:बेन्ड उल्लङ्घनहरू, किनारहरूमा कुचल ज्याकेटहरू, र कुनाहरूमा घर्षण स्पाइकहरू।
• के खोज्ने:चिकनी रोलर सतहहरू, स्थिर फ्रेमहरू, र सजिलो एङ्करिङ/स्थिति।

D) केबल ग्रिपहरू (मोजा तान्ने) र टाउको तान्ने

• तिनीहरू के गर्छन्:तान्ने बललाई समान रूपमा केबल (वा तान्ने आँखा/हेडमा) स्थानान्तरण गर्नुहोस्, स्थानीयकृत तनाव कम गर्नुहोस्।
• तिनीहरूले के ठीक गर्छन्:स्लिपेज, सुधारिएको गाँठोबाट कन्डक्टर क्षति, र असुरक्षित पुल जडानहरू।
• के खोज्ने:सही पकड दायरा, जाल गुणस्तर, सुरक्षित संलग्नक, र कुंडा संग अनुकूलता।

E) स्विभल्स, एन्टी-ट्विस्ट समाधान, र पुलिङ लाइन व्यवस्थापन

• तिनीहरू के गर्छन्:ट्विस्ट स्थानान्तरण घटाउनुहोस् र पुल प्रणाली पङ्क्तिबद्ध राख्नुहोस्।
• तिनीहरूले के ठीक गर्छन्:घुमाउरो, kinks, र अस्थिर तानहरू।
• के खोज्ने:प्रणालीसँग मिल्ने लोड रेटिंग र तनाव अन्तर्गत चिकनी रोटेशन।

F) विन्च, पुलर, क्याप्सन र पुश/पुल मेसिनहरू

• तिनीहरू के गर्छन्:नियन्त्रित कर्षण प्रदान गर्नुहोस्, विशेष गरी लामो वा भारी पुलहरूको लागि।
• तिनीहरूले के ठीक गर्छन्:म्यानुअल तान्ने सीमाहरू, असंगत तनाव, र थकान-संचालित गल्तीहरू।
• के खोज्ने:लाइन गति नियन्त्रण, ब्रेकिङ, मापन/तनाव निगरानी संग अनुकूलता, र सुरक्षित एन्करिंग।

G) "समर्थन" उपकरणहरू जसले चुपचाप प्रकोपहरू रोक्न सक्छ

• केबल ड्रम स्ट्यान्ड / रिल ह्यान्डलिंग:ड्र्याग, ड्रम "रनअवे," र साइड-लोडिङ समस्याहरूलाई रोक्छ।
• मापन उपकरण:मार्ग लम्बाइ र योजना रोलर स्पेसिङ र स्टेजिङ पुष्टि गर्न मद्दत गर्छ।
• स्नेहन रणनीति:धातुको अर्थमा "उपकरण" होइन, तर यो तपाईंले नियन्त्रण गर्न सक्ने सबैभन्दा ठूलो घर्षण घटाउनेहरू मध्ये एक हो।

द्रुत चयन तालिका

मेल खाँदा यसलाई छिटो फिल्टरको रूपमा प्रयोग गर्नुहोस्विद्युतीय केबल तान्ने उपकरणहरूकामको अवस्थाहरूमा। (टिप: यदि तपाईं अनिश्चित हुनुहुन्छ भने, सुरक्षा र घर्षण नियन्त्रणलाई प्राथमिकता दिनुहोस् - ती दुईले पुन: कार्यलाई सबैभन्दा कम गर्छ।)

एक व्यावहारिक केबल पुल कार्यप्रवाह

कार्यप्रवाह अनुशासित भएमा मात्र उपकरण खरिदले भुक्तान गर्छ। यहाँ एउटा क्षेत्र-अनुकूल अनुक्रम हो जुन तपाईं टोलीहरूमा मानकीकरण गर्न सक्नुहुन्छ।

चरण 1: पूर्व-पुल योजना (10-20 मिनेट जसले घण्टा बचत गर्दछ)

• मार्ग सर्वेक्षण:बेन्डहरू गणना गर्नुहोस्, कडा कुनाहरू पहिचान गर्नुहोस्, र प्रवेश/निकास बिन्दुहरू पुष्टि गर्नुहोस्।
• केबल डाटा जाँच:बाहिरी व्यास, न्यूनतम बेन्ड त्रिज्या, र तान्ने विधि (ग्रिप बनाम तान्ने टाउको) पुष्टि गर्नुहोस्।
• रोलर योजना:रोलर प्रकार र स्पेसिङ निर्णय; कुना/पिटहेड रोलरहरू थप्नुहोस् जहाँ घर्षण स्पाइकहरू अपेक्षित छन्।
• पायलट लाइन रणनीति:डक्ट रडर/माछाको दृष्टिकोण छनोट गर्नुहोस्, त्यसपछि आवश्यक भएमा पुलिङ डोरी/लाइनमा अपग्रेड गर्नुहोस्।
• संरक्षण योजना:कुनै पनि तीखो किनारहरू, नराम्रो खाडल आधारहरू, वा ट्रान्जिसनहरू पहिचान गर्नुहोस् जसलाई गार्डहरू वा प्रवेश आस्तीनहरू चाहिन्छ।

चरण 2: केबल क्षति रोक्न सेटअप

• पहिले प्रवेश सुरक्षा स्थापना गर्नुहोस्:"एक पटक तान्नुहोस् र हेर्नुहोस्" नगर्नुहोस्। केबलले छुनु अघि किनारहरू सुरक्षित गर्नुहोस्।
• जानाजानी रोलरहरू राख्नुहोस्:धेरै थोरै रोलरहरूले तान्नुहोस्; धेरै खराब राखिएको रोलरहरूले स्न्याग बिन्दुहरू बढाउँछ।
• पङ्क्तिबद्धता सीधा winch/puller मा राख्नुहोस्:Misalignment साइड लोड र ट्विस्ट बढ्छ।
• उचित पकड र जडानहरू प्रयोग गर्नुहोस्:तनावलाई केन्द्रित गर्ने सुधारिएको सम्बन्धलाई वेवास्ता गर्नुहोस्।

चरण 3: नियन्त्रित तनावको साथ पुल कार्यान्वयन गर्नुहोस्

1. ढिलो सुरु गर्नुहोस्:गति बढाउनु अघि केबललाई रोलर मार्गमा "बसाउन" दिनुहोस्।
2. कुनाहरू हेर्नुहोस्:झुण्ड र घर्षण अनुगमन गर्न प्रत्येक उच्च-जोखिम स्थानमा चालक दलको सदस्यलाई स्टेशन गर्नुहोस्।
3. सञ्चार कायम राख्नुहोस्:एक साधारण स्टप/ढिलो/गो प्रोटोकलले शोर र दबाबमा गलतफहमीहरूलाई रोक्छ।
4. यदि तपाईंले ज्याकेटको क्षति देख्नुभयो भने रोक्नुहोस्:अब पज पछि गल्ती भन्दा सस्तो छ।

चरण 4: पोस्ट-पुल जाँचहरू जसले कलब्याकहरू घटाउँछ

• दृश्य निरीक्षण:कुनामा, प्रविष्टिहरू, र ज्ञात रफ खण्डहरूमा ज्याकेटको अवस्था जाँच गर्नुहोस्।
• मार्ग पुष्टि गर्नुहोस्:सुनिश्चित गर्नुहोस् कि केबल ठीकसँग बसेको छ र अनावश्यक कम्प्रेसन अन्तर्गत छैन।
• सेटअप कागजात:रोलर प्लेसमेन्ट र प्रविष्टि सुरक्षाका तस्बिरहरूले काम गरेको कुरा दोहोर्याउन मद्दत गर्दछ।

सुरक्षा र गुणस्तर नियन्त्रणहरू जसले पुन: कार्यलाई रोक्छ

सबैभन्दा सुरक्षित कामहरू सामान्यतया उत्तम-गुणस्तरका कामहरू हुन् — किनभने दुवै भविष्यवाणी र नियन्त्रित बलहरूमा भर पर्छन्। यहाँ व्यावहारिक नियन्त्रणहरू छन् जुन कर्मचारीहरूलाई ढिलो नगरी दैनिक कार्यहरूमा फिट हुन्छ।

नियन्त्रण 1: "कमजोर लिङ्क" मूल्याङ्कन जाँच

प्रत्येक पुल प्रणालीमा सबैभन्दा कमजोर मूल्याङ्कन गरिएको घटक हुन्छ (ग्रिप, कुंडा, डोरी, रोलर, एन्करिङ पोइन्ट)। त्यो घटकले तपाइँको सुरक्षित सीमा परिभाषित गर्दछ। स्पष्ट मूल्याङ्कनहरू प्रदान गर्ने आपूर्तिकर्ताबाट खरिद गर्दा अनुमान कार्य कम हुन्छ।

नियन्त्रण २: कुना अनुशासन

कुनाहरू जहाँ घर्षण, बेन्ड रेडियस, र केबल सुरक्षा टक्कर हुन्छ। यदि बजेट तंग छ भने, पहिले कुना समाधानहरूमा लगानी गर्नुहोस्। यो पनि हो जहाँ स्थिर, राम्ररी मूल्याङ्कन गरिएका रोलरहरूले छिटो फिर्ता तिर्छन्।

नियन्त्रण ३: प्रेरित भोल्टेज जागरूकता (लागू हुँदा)

निश्चित लाइन र स्ट्रिङिङ वातावरणमा, प्रेरित बिजुली एक वास्तविक खतरा हुन सक्छ। विशेष ग्राउन्डिङ ब्लकहरू प्रयोग गर्न सकिन्छ कार्य विधिलाई आवश्यक हुँदा सञ्चालन योजनाको एक भागको रूपमा—सधैँ आफ्नो साइट सुरक्षा नियम र मापदण्डहरू पालना गर्नुहोस्।

खरीददारहरूको लागि खरीद नोटहरू

यदि तपाइँ खरिद गर्दै हुनुहुन्छविद्युतीय केबल तान्ने उपकरणहरूईन्जिनियरिङ् टोलीको लागि, यहाँ कसरी प्रयोग गरेर विकल्पहरू मूल्याङ्कन गर्ने छ मापदण्ड जुन फिल्डमा महत्त्वपूर्ण हुन्छ — सूचीमा मात्र होइन।

जोखिम कम गर्ने जानकारीको लागि सोध्नुहोस्

• मूल्याङ्कन गरिएको लोड र आवेदन दायरा:"यो केको लागि मूल्याङ्कन गरिएको छ र यसलाई कहाँ प्रयोग गर्नु हुँदैन?"
• सामग्री र असर विवरण:रोलर सामग्रीले केबल सुरक्षालाई असर गर्छ; असर डिजाइनले घर्षण र दीर्घायुलाई असर गर्छ।
• कन्फिगरेसन विकल्पहरू:सीधा-लाइन बनाम कुना बनाम पिटहेड सेटअपहरू "एक-आकार-फिट-सबै" हुनु हुँदैन।
• स्पेयर पार्ट्स उपलब्धता:विशेष गरी रोलरहरू, फ्रेमहरू, र चल्ने सम्मेलनहरूको लागि।
• निर्यात रसदको लागि प्याकेजिङ:उपकरणहरू साइटमा पुग्नु अघि नै क्षति रोक्छ।

"प्रणाली" किन्नुहोस्, उपकरण मात्र होइन

उत्कृष्ट प्रदर्शन गर्ने सेटअपहरू मिल्दो किटहरू हुन्: डक्ट रडर → पायलट लाइन → पुलिङ रोप → स्विभल → ग्रिप → रोलर्स (सीधा + कुना + प्रविष्टि)। यदि एक आपूर्तिकर्ताले तपाईंलाई आफ्नो साझा कार्य प्रोफाइलहरूको लागि पूर्ण किट निर्दिष्ट गर्न मद्दत गर्न सक्छ भने, तपाईंले बेमेलहरू र साइटमा सुधारलाई कम गर्नुहुनेछ।

जहाँ एक विशेष निर्माता फिट हुन्छ

यदि तपाइँका परियोजनाहरूमा बारम्बार भूमिगत स्थापनाहरू, ट्रेन्च रूटिङ, वा लाइन-निर्माण-सम्बन्धित केबल ह्यान्डलिंग समावेश छन् भने, यो काम गर्न लायक हुन सक्छ। एक निर्माता जसले धेरै उपकरण कोटिहरू कभर गर्दछ - किनभने अनुकूलता र मूल्याङ्कनहरू प्रणाली भर व्यवस्थापन गर्न सजिलो हुन्छ।

उदाहरणका लागि,Ningbo Lingkai इलेक्ट्रिक पावर उपकरण कं, लिमिटेड अन्तर्गत उत्पादनहरूको एक विस्तृत श्रृंखला प्रदान गर्दछविद्युतीय केबल तान्ने उपकरणहरूश्रेणी, डक्ट रडरहरू (पाइलट-लाइन निर्माणको लागि), रोलरहरू (घर्षण घटाउनका लागि), र सम्बन्धित पुलिङ/ह्यान्डलिङ सामानहरू—उपयोगी जब तपाईं बहु स्रोतहरूबाट बेमेल भागहरू मिलाउनुको सट्टा आफ्नो चालक दल किटहरू मानकीकरण गर्न प्रयास गर्दै हुनुहुन्छ।

FAQ

अन्तिम टेकअवे

सबै भन्दा राम्रोविद्युतीय केबल तान्ने उपकरणहरूकेवल "कडा तान्नुहोस्" नगर्नुहोस् - तिनीहरूले घर्षण कम गर्छन्, केबल सतहहरू जोगाउँछन्, बेन्ड रेडियस नियन्त्रण गर्नुहोस्, र चालक दलहरूलाई लगातार तनाव कायम राख्न मद्दत गर्नुहोस्। यदि तपाइँ तपाइँको सबैभन्दा सामान्य मार्ग वरिपरि एक उपकरण प्रणाली मानकीकरण गर्नुहुन्छ, तपाईंले कम रोकिएका पुलहरू, कम ज्याकेट क्षति, र कम महँगो डु-ओभरहरू देख्नुहुनेछ।
